Наклонът във всяка конструкция може да бъде причинен от различни строителни дейности като изкопи, прокопаване на тунели или обезводняване, които могат да повлияят негативно на земната основа, поддържаща конструкцията.
Промени в наклона могат да настъпят и поради натоварване на конструкцията, като например натоварване на язовир по време на завиряване, шлицова стена по време на изкопни работи или мостова настилка поради вятър и трафик.
Данните, получени от тилтметъра, дават ранно предупреждение за застрашителни деформации, което дава време за предприемане на коригиращи действия.
Приложения на тилтметри и гредови сензори:
- Мониторинг на вертикална ротация, деформация и отклонение на шлицови и подпорни стени.
- Мониторинг на наклон и ротация на язовири, кейове, пилоти и др.
- Мониторинг на конструкции за ефектите от тунелиране и изкопни работи.
- Мониторинг на стабилността на конструкции в свлачищни и земетръсни райони.
- Мониторинг на тунели за конвергенция и други премествания.
- Оценка на работата на мостове и подпори под натоварване.
Геотех Груп предлага следната гама тилтметри:

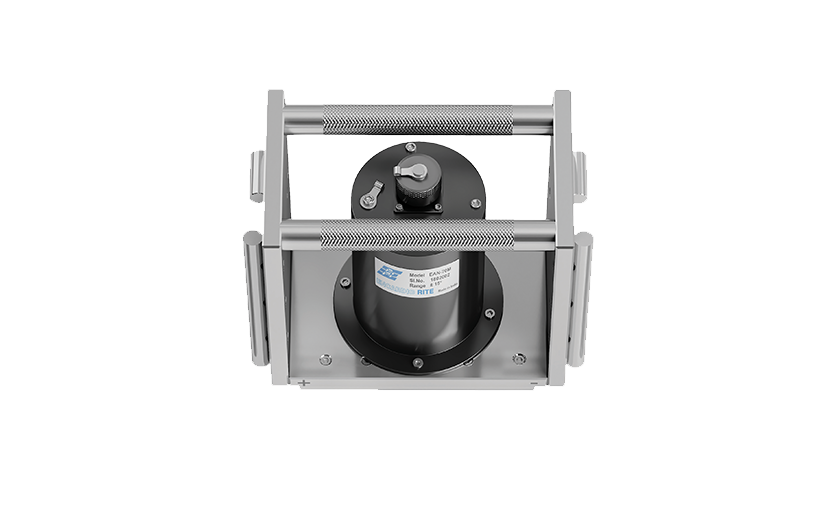

- 1. Модел EAN 70M - Преносим тилтметър:Преносимият тилтметър EAN-70M включва сензор, базиран на прецизна MEMS акселерометрична технология. Той е поместен в здрав корпус с машинно обработени повърхности, които улесняват точното позициониране върху тилт плочата. Този преносим тилтметър е подходящ за мониторинг на промените в наклона на дадена конструкция.

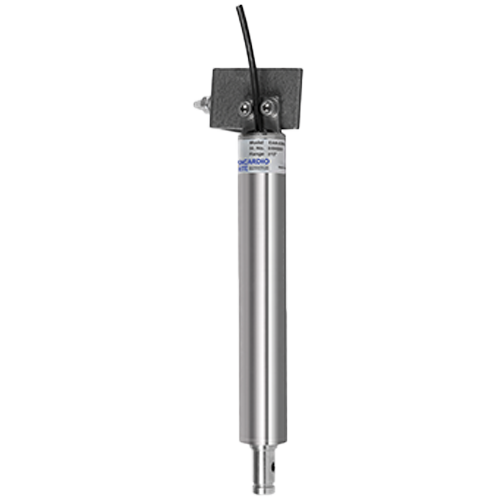

- 2. Модел EAN 90M - Аналогов тилтметър:Тилтметърът модел EAN-90M се състои от MEMS сензор, монтиран в корпус от неръждаема стомана. Корпусът от неръждаема стомана на сензора е заварен чрез техника на електронно-лъчево заваряване, като вътре в него е създаден вакуум от 1/1000 Torr. Сензорът представлява сравнително икономична система, която предлага отлична разделителна способност, дългосрочна стабилност и ниска термична чувствителност.

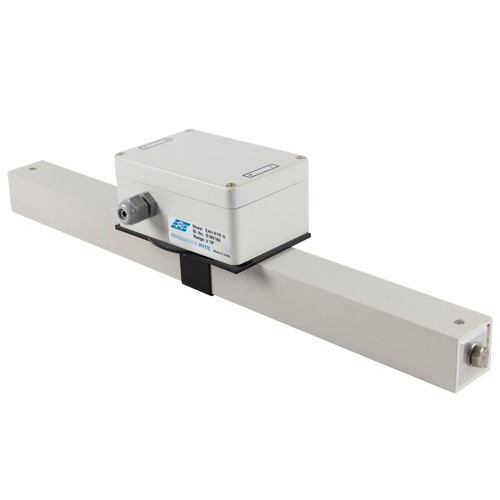

- 3. Модел EAN 91M - Аналогов тилтметър в кутия:Модел EAN-91M се използва като гредови сензор за мониторинг на диференциални премествания и ротация в конструкции. Използва се и за мониторинг на отклонението и деформацията на подпорни стени. Изходният сигнал на тилтметъра EAN-91M е номинално 4 V при ± 15°. Този сигнал може да се предава на големи разстояния без влошаване на качеството.

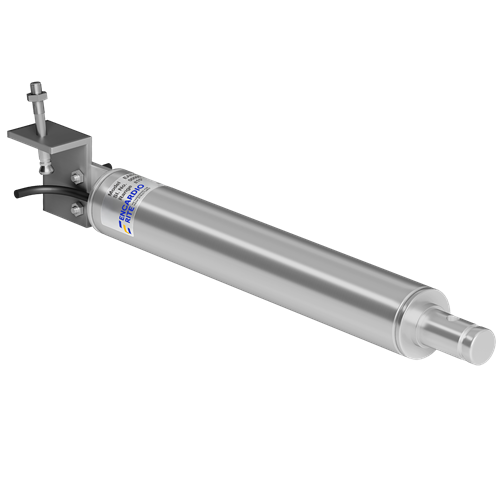

- 4. Модел EAN 92M - Цифров тилтметър:Моделът EAN-92M на Геотех Груп е усъвършенстван цифров тилтметър, предназначен за мониторинг на наклон и вертикална ротация в конструкции в реално време. Той е тилтметър с висока разделителна способност, здрава конструкция и отлична температурна стабилност.

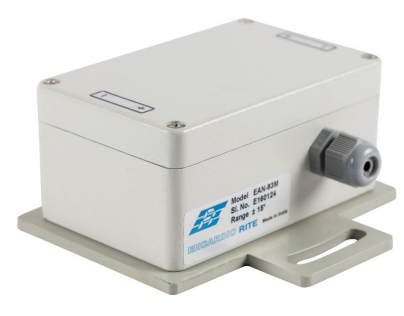

- 5. Модел EAN 93M - Цифров тилтметър в кутия:Цифровият тилтметър в кутия модел EAN-93M се състои от едноосен MEMS сензор, монтиран в компактен, устойчив на атмосферни влияния корпус. Тези тилтметри са подходящи за мониторинг на малки промени в наклона и вертикалната ротация на конструкции.

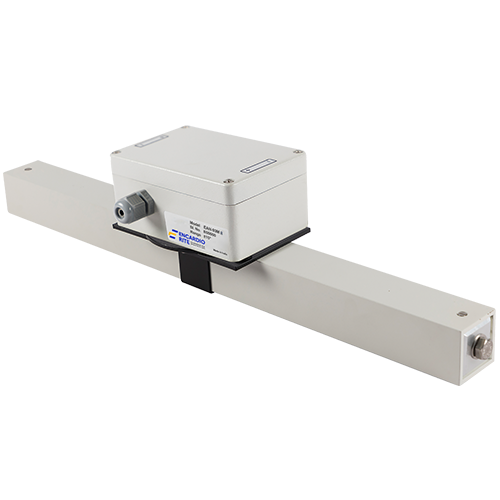

- 6. Модел EAN-93M/EAN-93M-B - Тилтметър и гредови сензор в кутия:Тилтметърът и гредовият сензор в кутия модел EAN-93M/EAN-93M-B на Геотех Груп са подходящи за мониторинг на малки промени в наклона и вертикалната ротация на конструкции. Тилтметърът модел EAN-93M (в кутия) е оборудван с цифров интерфейс SDI-12, така че всички сензори да могат да бъдат свързани чрез един шинен кабел към компактния автоматичен регистратор на данни.

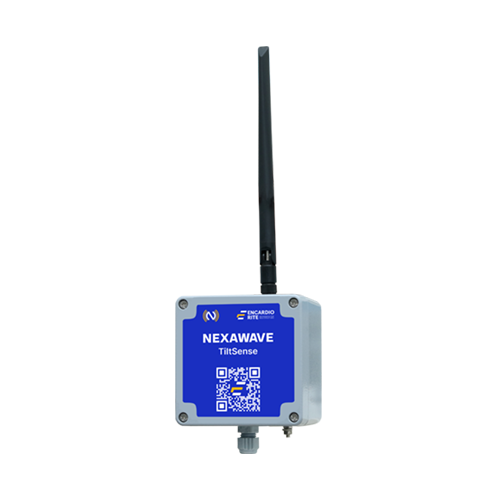

- 7. Модел EAN 95MW - Безжичен тилтметър с радиочестотно предаване:Тилтметърът е самостоятелно устройство в компактен, устойчив на атмосферни влияния корпус и осигурява надеждни показания с висока разделителна способност и дългосрочна стабилност. Той е свързан с безжична радиочестотна мрежа с голям обхват и ниска консумация на енергия, която позволява на тилтметрите да изпращат записаните данни до Шлюз (Gateway), който качва всички събрани данни от сензорите на централен/облачен сървър.

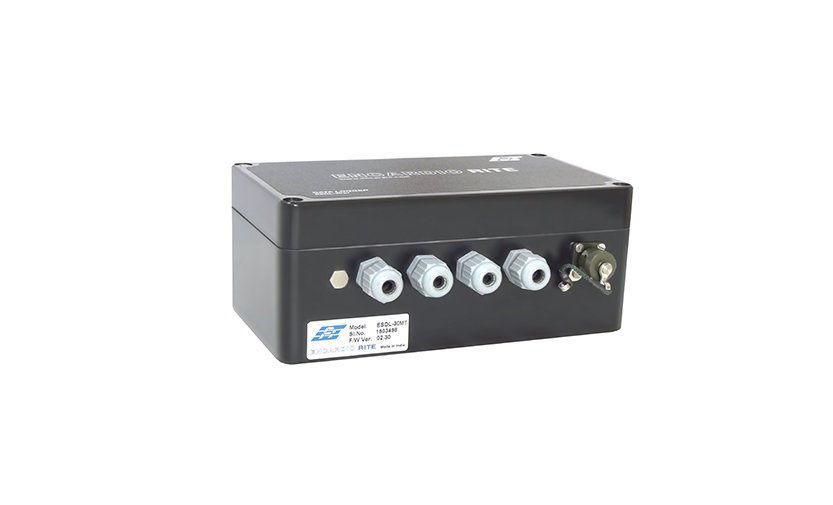

- 8. Модел ESDL-30MT - Безжичен тилтметър с GPRS/GSM предаване:Безжичният тилтметър ESDL-30MT се състои от един едноосен или двуосен MEMS сензор за наклон, монтиран в автоматичен регистратор на данни с цифров интерфейс SDI-12. Той е завършено устройство за мониторинг на наклон на всяко място. Отличава се с широк работен температурен диапазон, надеждна самостоятелна работа, ниска консумация на енергия, съвместимост с много телекомуникационни опции и гъвкавост за поддръжка на различни приложения за измерване и контрол.
- 9. Модел EAN-31EL, EAN-31EL-B - Електролитни тилтметри и гредови сензори:Електролитният тилтметър/гредови сензор с нивелирен тип модел EAN-31EL/EAN-31EL-B на Геотех Груп е предназначен за измерване на много малък наклон. Тилтметърът EAN-31EL е подходящ за мониторинг на малки промени в наклона и вертикалната ротация на конструкция в дадена точка. Това е тилтметър/гредови сензор с висока разделителна способност и здрава конструкция.

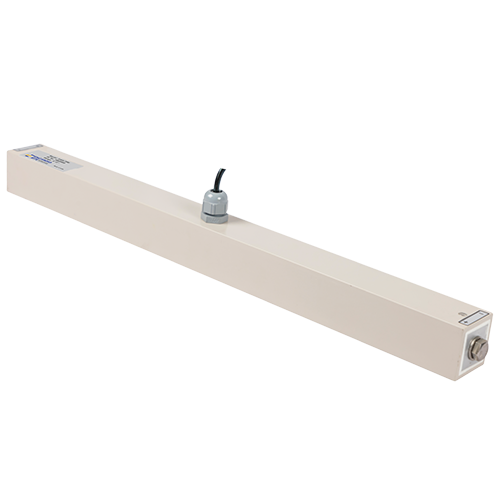

- 10. Модел EAN-41M - Вграден гредови сензор с тилтметър:Гредовият сензор модел EAN-41M на Геотех Груп се състои от MEMS сензор за наклон, поместен в греда, която може да бъде с дължина 1 м, 2 м или 3 м. Той се прикрепя към конструкциите за мониторинг на всякакви диференциални премествания и накланяне на конструкциите.
